NS-Ankopplungen

Mit Niederspannungs-Serieankopplungen (auch Neutralleiter-Ankopplung, Nullleitereinspeisung oder UT genannt) wird das Rundsteuersignal in den Sternpunkt des Niederspannungstransformators (NS-Trafo) eingespeist und steht auf allen drei Leitern des Netzes gleichphasig zur Verfügung. Da bei diesem Ankopplungstyp das Signal nur auf der Niederspannungsseite zur Verfügung steht, muss bei jedem NS-Trafo eine Niederspannungsankopplung eingebaut werden. Diese Art der Ankopplung ist unabhängig vom Ort der Energieeinspeisung auf Mittelspannungsebene, bringt aber einen etwas erhöhten Installationsaufwand mit sich, da vom Rundsteuersender eine Steuerleitung zu jedem Signaleinspeisepunkt verlegt werden muss.

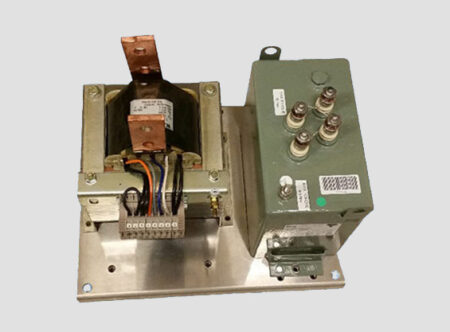

Eine Neutralleiter-Ankopplung besteht aus folgenden, auf die Rundsteuerfrequenz abgestimmten Komponenten:

• 1 Transformator
• 2 Kondensatoren (kombiniert in einem Gehäuse)

Wir führen folgende Ausführungen:

• RST-Freq.: 230 Hz, max. Neutralleiterstrom 575 A, geeignet für NS-Trafo 630 kVA
• RST-Freq.: 230 Hz, max. Neutralleiterstrom 1000 A, geeignet für NS-Trafo 1000 kVA
• RST-Freq.: 492 Hz, max. Neutralleiterstrom 575 A, geeignet für NS-Trafo 630 kVA
• RST-Freq.: 492 Hz, max. Neutralleiterstrom 1000 A, geeignet für NS-Trafo 1000 kVA
• RST-Freq.: 595 Hz, max. Neutralleiterstrom 575 A, geeignet für NS-Trafo 630 kVA
• RST-Freq.: 595 Hz, max. Neutralleiterstrom 1000 A, geeignet für NS-Trafo 1000 kVA
